Выбор и размещение воздушных фильтров
2026-05-10
Ⅰ.Выбор и размещение воздушных фильтров
1.В случае небольших очистительных установок, таких как чистые столы, воздушные душевые кабины, ламинарные боксы и т. п., ввиду небольшого объема обрабатываемого воздуха на входе свежего воздуха обычно используются фильтры низкой или средней эффективности, а на выходе подаваемого воздуха необходимо устанавливать фильтры высокой или сверхвысокой эффективности;
2.При выборе и конфигурации воздушных фильтров в системах очистки и кондиционирования воздуха, как правило, следует руководствоваться уровнем чистоты воздуха в чистой комнате и особыми требованиями производственного процесса.
Для систем очистки чистых комнат класса 1000–100 000 обычно используется трехступенчатая система фильтрации воздуха, то есть фильтры грубой, средней и высокой эффективности; Грубые и среднеэффективные фильтры обычно устанавливаются в воздухообрабатывающих установках, причем среднеэффективные фильтры размещаются в зоне положительного давления, а полувысокоэффективные или высокоэффективные фильтры обычно располагаются на выходе системы кондиционирования воздуха.
Для систем кондиционирования воздуха с классом чистоты 100–1000 обычно в установках для обработки свежего воздуха устанавливаются грубые, среднеэффективные и полувысокоэффективные фильтры, а в системе циркуляции воздуха чистой комнаты дополнительно устанавливаются высокоэффективные или сверхвысокоэффективные фильтры; Как правило, высокоэффективные фильтры располагаются в конце системы кондиционирования с очисткой воздуха, то есть на потолке чистой комнаты; что касается сверхвысокоэффективных фильтров, то они должны устанавливаться в конце системы кондиционирования с очисткой воздуха, чтобы обеспечить требуемый уровень чистоты воздуха.
3.Если известен расход воздуха в системе очистки, можно определить необходимое количество фильтров на основе номинального расхода выбранных фильтров.
Ⅱ.Области применения и диапазон фильтрации воздушных фильтров:

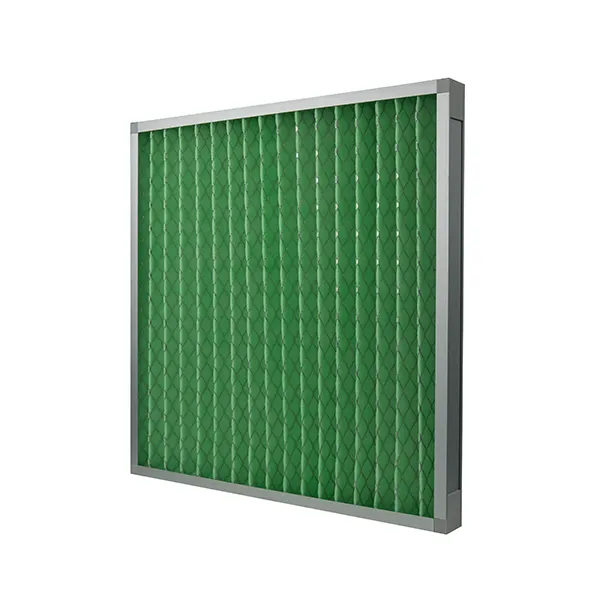

1.Грубые фильтры в основном используются в качестве предварительных фильтров на входе свежего воздуха в системы кондиционирования для задержания крупных частиц из атмосферы. Они предназначены для улавливания взвешенных частиц размером более 5 мкм, осаждающихся частиц размером более 10 мкм, а также различных посторонних предметов, предотвращая их попадание в систему. В качестве фильтрующего материала обычно используются прорезиненная вата, полиэфирный нетканый материал и полипропиленовые волокна. Эффективность фильтрации определяется по улавливанию частиц размером ≥5 мкм.
2.Среднеэффективные воздушные фильтры, поскольку крупные частицы уже задерживаются предшествующим предварительным фильтром, могут использоваться в качестве конечных фильтров в обычных системах кондиционирования воздуха, а также в качестве предварительных фильтров для средне- и высокоэффективных фильтров в системах очистки воздуха. В качестве фильтрующего материала обычно используются полиэфирный нетканый материал, полипропиленовые волокна и стекловолокно.
В основном используются для улавливания взвешенных частиц размером 1–10 мкм, эффективность определяется по фильтрации частиц размером ≥1 мкм.
3.Фильтры средней и высокой эффективности могут использоваться в качестве конечных фильтров в системах с общим уровнем очистки, а также в качестве промежуточных фильтров перед высокоэффективными фильтрами; в качестве фильтрующего материала обычно используются полиэфирный нетканый материал, полипропиленовые волокна и стекловолокно. В основном используются для улавливания частиц размером 1–5 мкм, эффективность определяется по фильтрации частиц размером ≥1 мкм.
4.Полувысокоэффективные фильтры в основном используются в качестве конечных фильтров в чистых помещениях, а также в качестве предфильтров для высокоэффективных фильтров и конечных фильтров в системах приточного воздуха для повышения качества приточного воздуха. В качестве фильтрующего материала обычно используются полипропиленовые волокна и стекловолокно. В основном используются для улавливания частиц размером менее 1 мкм, эффективность определяется по фильтрации частиц размером ≥0,5 мкм.

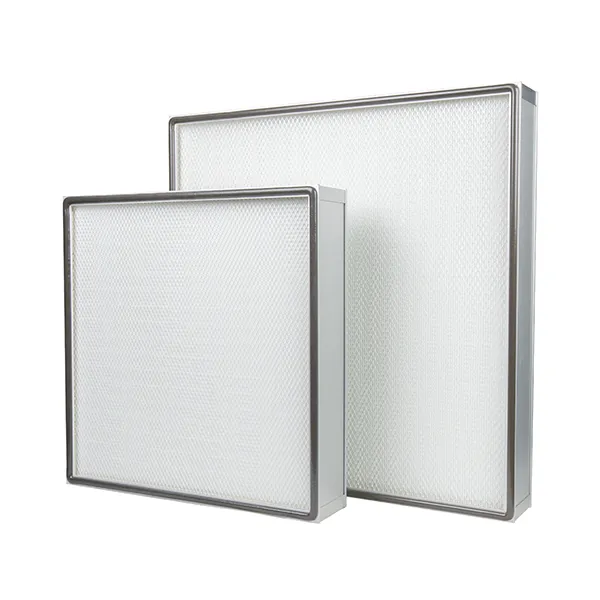

5.Высокоэффективные фильтры (ультравысокоэффективные фильтры) в основном используются в качестве конечных фильтров в чистых помещениях для обеспечения требуемого уровня чистоты.
Их эффективность определяется по фильтрации частиц размером ≥0,5 мкм. В качестве фильтрующего материала обычно используется ультратонкое стекловолокно.
Ⅲ.Различные способы обозначения эффективности воздушных фильтров: если концентрация пыли в фильтруемом газе выражается в виде массовой концентрации, то эффективность называется массовой эффективностью; если она выражается в виде количественной концентрации, то эффективность называется количественной эффективностью; если она выражается в виде относительного значения по другим физическим величинам, то это колориметрическая эффективность или эффективность по мутности и т. п.
Наиболее распространенным способом обозначения является количественная эффективность, выраженная концентрацией частиц пыли в воздушном потоке на входе и выходе фильтра.
1.При номинальном расходе воздуха, в соответствии с положениями национальных стандартов GB/T14295-93 «Воздушные фильтры» и GB13554-92 «Высокоэффективные воздушные фильтры», диапазон эффективности различных фильтров следующий:
Фильтры грубой очистки: для частиц размером ≥5 мкм, эффективность фильтрации 80 > E ≥ 20, начальное сопротивление ≤ 50 Па
Фильтры средней эффективности: для частиц размером ≥1 мкм, эффективность фильтрации 70 > E ≥ 20, начальное сопротивление ≤ 80 Па
Фильтры высокой эффективности: для частиц размером ≥1 мкм, эффективность фильтрации 99 > E ≥ 70, начальное сопротивление ≤ 100 Па
Полувысокоэффективные фильтры: для частиц размером ≥0,5 мкм, эффективность фильтрации E ≥ 95, начальное сопротивление ≤ 120 Па
Высокоэффективные фильтры: для частиц размером ≥0,5 мкм, эффективность фильтрации E ≥ 99,99, начальное сопротивление ≤ 220 Па
Сверхвысокоэффективные фильтры: для частиц размером ≥0,1 мкм, эффективность фильтрации E ≥ 99,999, начальное сопротивление ≤ 280 Па
2.Поскольку в настоящее время многие предприятия используют импортные фильтры, а их система обозначения эффективности отличается от отечественной, для удобства сравнения приведем таблицу соотношений между ними:
Согласно европейским стандартам, фильтры грубой очистки делятся на четыре класса (G1–G4):
G1: эффективность по частицам размером ≥5,0 мкм, эффективность фильтрации E ≥ 20% (соответствует американскому стандарту C1)
G2: эффективность для частиц размером ≥5,0 мкм, эффективность фильтрации 50 > E ≥ 20% (соответствует американскому стандарту C2–C4)
G3: эффективность для частиц размером ≥5,0 мкм, эффективность фильтрации 70 > E ≥ 50% (соответствует американскому стандарту L5)
G4: эффективность для частиц размером ≥5,0 мкм, эффективность фильтрации 90 > E ≥ 70% (соответствует американскому стандарту L6)
Среднеэффективные фильтры делятся на два класса (F5~~F6):
F5 Эффективность: для частиц размером ≥1,0 мкм, эффективность фильтрации 50 > E ≥ 30% (соответствует американскому стандарту M9, M10)
Эффективность F6 для частиц размером ≥1,0 мкм: эффективность фильтрации 80 > E ≥ 50% (соответствует американскому стандарту M11, M12)
Фильтры средней и высокой эффективности делятся на три уровня (F7~~F9):
Эффективность F7 для частиц размером ≥1,0 мкм: эффективность фильтрации 99 > E ≥ 70% (соответствует американскому стандарту H13)
F8 Эффективность: для частиц размером ≥0,5 мкм, эффективность фильтрации 90% > E ≥ 75% (соответствует американскому стандарту H14)
F9 Эффективность: для частиц размером ≥0,5 мкм, эффективность фильтрации 99% > E ≥ 90% (соответствует американскому стандарту H15)
Полувысокоэффективные фильтры делятся на два класса (H10, H11):
H10: эффективность для частиц размером ≥0,5 мкм, эффективность фильтрации 99% > E ≥ 95% (соответствует американскому стандарту H15)
H11: эффективность для частиц размером ≥0,5 мкм, эффективность фильтрации 99,9% > E ≥ 99% (соответствует американскому стандарту H16)
Высокоэффективные фильтры делятся на два класса (H12, H13):
H12: эффективность фильтрации частиц размером ≥0,5 мкм, эффективность фильтрации E ≥ 99,9% (соответствует американскому стандарту H16)
H13: эффективность фильтрации частиц размером ≥0,5 мкм, эффективность фильтрации E ≥ 99,99% (соответствует американскому стандарту H17)
