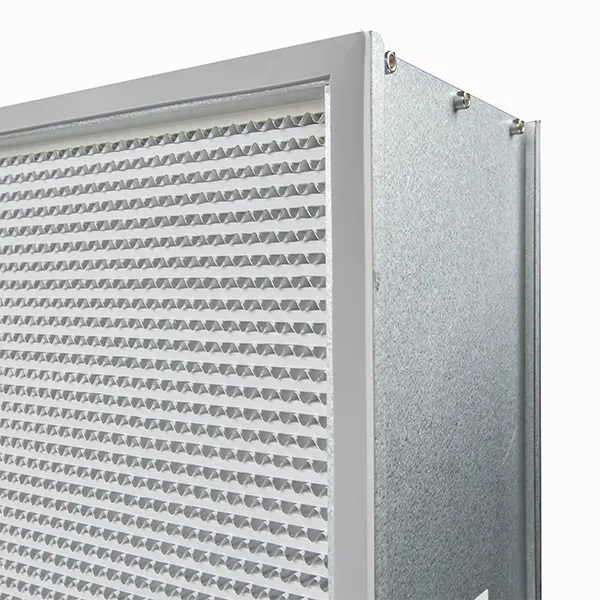

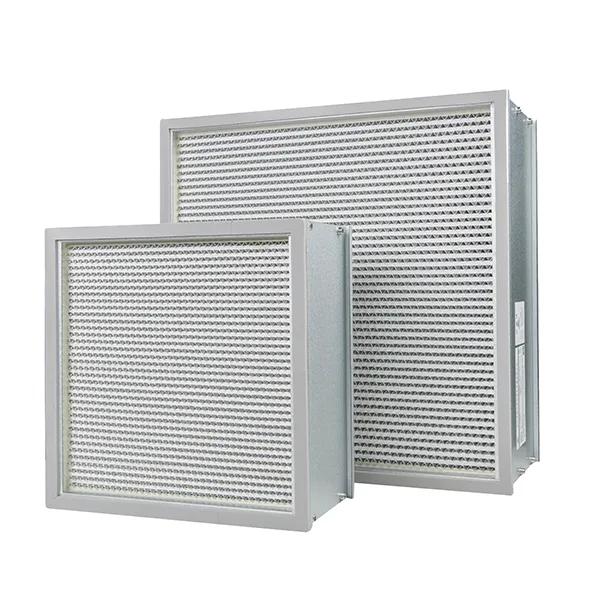

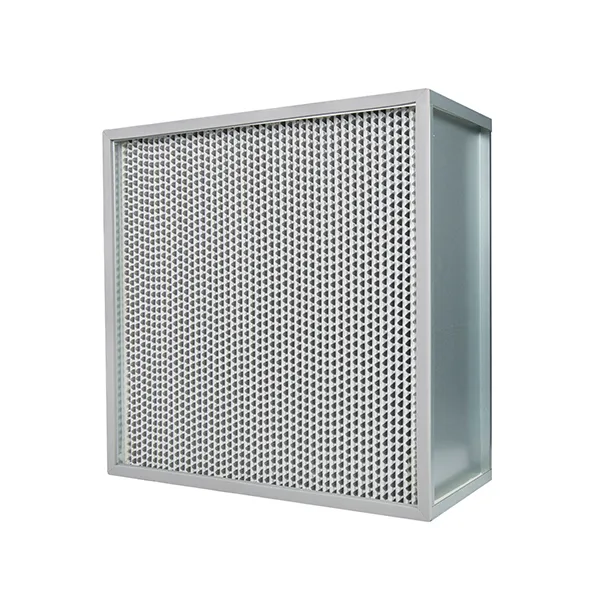

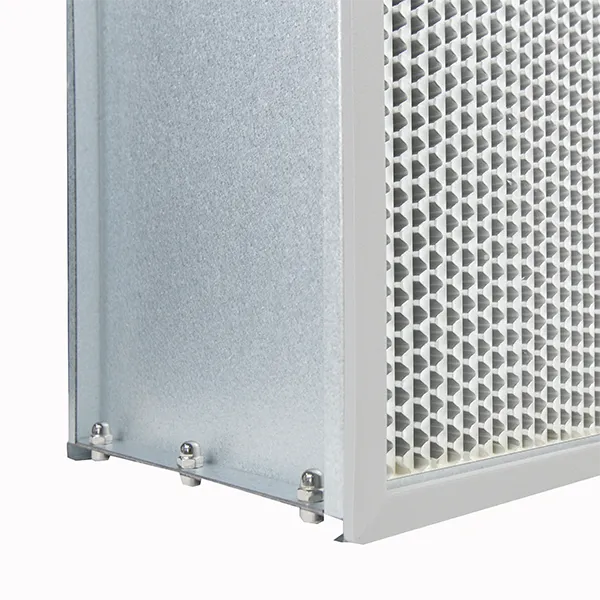

Высокоэффективный фильтр с перегородками серии JF-HF-SP
Фильтры серии JF-HF-SP, используемые в качестве высокоэффективных фильтров, совместимых с конечными воздухораспределителями, характеризуются высокой производительностью по воздушному потоку, высокой скоростью воздуха на лицевой поверхности, низким сопротивлением, высокой эффективностью, большой пылеёмкостью и повышенной долговечностью.
Описание
маркер
Обзор продукта
Фильтры серии JF-HF-SP, используемые в качестве высокоэффективных фильтров, совместимых с конечными воздухораспределителями, характеризуются высокой производительностью по воздушному потоку, высокой скоростью воздуха на лицевой поверхности, низким сопротивлением, высокой эффективностью, большой пылеёмкостью и повышенной долговечностью.
Области применения
Широко применяются в приточных системах чистых помещений и производственных цехов с высокими требованиями к чистоте.
Технические параметры / Рекомендации по выбору
| Габаритные размеры | ширина W × высота H × толщина D (стандартные / индивидуальные) |
| Эффективность фильтрации | EN1822 MPPS (0,1–0,3 мкм): H13 / H14 |
| Номинальный расход воздуха | 500–3500 м³/ч, ламинарная скорость потока: 0,45 м/с |
| Рекомендуемое конечное сопротивление | <450 Па |
| Конструкция | плотноскладчатая с перегородками |
| Фильтрующий материал | ультратонкое стекловолокно (влагостойкое, устойчивое к высокой влажности, огнестойкое) |
| Материал рамки | стандартно — оцинкованная сталь; опционально — высококачественный алюминиевый профиль (с анодно-оксидным покрытием на поверхности) |
| Перегородки | алюминиевая фольга |
| Уплотнительный герметик | двухкомпонентный полиуретановый клей |
| Уплотitivelyная прокладка | заливной пенополиуретан, уплотнительная лента EVA |
| Защитная сетка | опционально |
| Температура и влажность | от –50 до 90 °C, влажность: <100 % RH, устойчивы к коррозионной среде |
Таблица выбора стандартных типоразмеров
| Номер
|
Ширина (W) × Высота (H) × Глубина (D)
|
Номинальная производительность (м³/ч)
|
Начальное сопротивление, Па
|
||
| дюйм
|
мм
|
99.99%@0.3μm | 99.997%@0.3μm | ||
| 1 | 12×12×6 | 305×305×150 | 250 | ≤185 | ≤210 |
| 2 | 12×24×6 | 305×610×150 | 500 | ≤195 | ≤210 |
| 3 | 24×24×6 | 610×610×150 | 1000 | ≤195 | ≤210 |
| 4 | 36×24×6 | 915×610×150 | 1500 | ≤195 | ≤210 |
| 5 | 48×24×6 | 1220×610×150 | 2000 | ≤195 | ≤210 |
| 6 | 13×13×9 | 320×320×220 | 500 | ≤185 | ≤205 |
| 7 | 20×20×9 | 484×484×220 | 1000 | ≤185 | ≤205 |
| 8 | 25×25×9 | 630×630×220 | 1500 | ≤185 | ≤205 |
| 9 | 12×12×12 | 305×305×295 | 700 | ≤220 | ≤250 |
| 10 | 12×24×12 | 305×610×295 | 1500 | ≤220 | ≤250 |
| 11 | 24×24×12 | 610×610×295 | 3000 | ≤220 | ≤250 |
Примечание: по запросу возможна изготовка изделий нестандартных размеров. Диапазон колебаний начального сопротивления: ±5%
